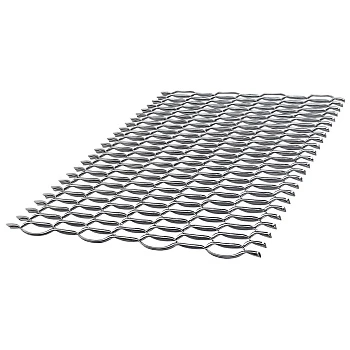

Лист стальной просечно-вытяжной
Лист стальной просечно-вытяжной — металлическое полотно с регулярными сквозными ячейками, которое получают не перфорацией готового листа, а последовательной просечкой заготовки с последующей вытяжкой. В результате исходная полоса раскрывается в объёмную сетчатую структуру без сварных соединений внутри ячеек. Такая технология позволяет уменьшить массу конструкции, сохранить жёсткость, обеспечить свободный проход воздуха, воды, света, сыпучих частиц.
Просечно-вытяжной лист, или ПВЛ, применяют для настилов, лестничных ступеней, переходных площадок, ограждений, защитных экранов, технологических проходов, вентиляционных панелей, сит, фасадных элементов. Материал особенно удобен там, где сплошная стальная карта создаёт лишнюю массу либо препятствует отводу влаги, грязи, снега, производственной пыли.
Конструкция ПВЛ
Полотно состоит из перемычек, образующих ромбовидные либо близкие по форме ячейки. К основным характеристикам относятся толщина исходной заготовки, подача просечного ножа, шаг ячейки, ширина перемычки, габаритная высота полученного полотна, длина, ширина карты.
После вытяжки перемычки располагаются под углом к условной плоскости. Благодаря этому поверхность приобретает выраженный рельеф. Для промышленных настилов такая геометрия полезна: подошва контактирует не с гладким металлом, а с системой выступающих граней. Сквозные отверстия одновременно позволяют воде, снегу, мелкому мусору проходить через рабочую поверхность.
Нормативная база
В старых проектах, каталогах, складских обозначениях широко встречается ГОСТ 8706-78 «Листы стальные просечно-вытяжные. Технические условия». При актуальном проектировании важно учитывать, что данный стандарт отменён. Современную поставку корректнее привязывать к техническим условиям изготовителя, проектной документации, согласованным требованиям к материалу, размерам, геометрии, массе, прочности.
На рынке по-прежнему используются привычные обозначения ПВЛ 406, 408, 410, 506, 508, 510, 606, 608. Однако одинаковое торговое обозначение у разных производителей не всегда гарантирует полностью совпадающие параметры. Перед заказом необходимо сверять исходную толщину, шаг просечки, подачу, ширину перемычки, размеры карты.
Основные типоразмеры
Размерный ряд определяется оборудованием, техническими условиями, назначением готовой продукции. На рынке встречаются карты различной ширины, длины, исходной толщины. Для нестандартных конструкций параметры могут задаваться по чертежу.
| Обозначение ПВЛ | Исходная толщина, мм | Типичная область применения |
|---|---|---|
| ПВЛ306 | около 3 | лёгкие экраны, ограждения |
| ПВЛ308 | около 3 | небольшие площадки |
| ПВЛ406 | около 4 | настилы, лестничные элементы |
| ПВЛ408 | около 4 | технологические проходы |
| ПВЛ410 | около 4 | усиленные рабочие поверхности |
| ПВЛ506 | около 5 | промышленные площадки |
| ПВЛ508 | около 5 | ступени, переходные мостики |
| ПВЛ510 | около 5 | нагруженные настилы |
| ПВЛ606 | около 6 | тяжёлые промышленные конструкции |
| ПВЛ608 | около 6 | крупные рабочие площадки |
| ПВЛ610 | около 6 | усиленные несущие участки |
Эти значения следует рассматривать как ориентиры категории. Точные параметры конкретной позиции проверяют по техническим условиям изготовителя.
Марки стали
Для стандартных задач чаще применяется низкоуглеродистая конструкционная сталь. Распространённая основа — Ст3сп либо Ст3пс. Такой металл хорошо переносит просечку, вытяжку, сварку, последующую окраску.
Для эксплуатации при низких температурах, повышенных нагрузках, на открытых промышленных площадках может использоваться 09Г2С. В коррозионно-активной среде применяют нержавеющую основу, например 08Х18Н10, 12Х18Н10Т, AISI 304. В архитектурных решениях с требованием к малой массе встречается алюминиевое исполнение, однако его жёсткость отличается от стального.
Марка особенно важна из-за характера производства. Металл получает значительную локальную пластическую деформацию. Недостаточная пластичность способна вызвать надрывы перемычек, микротрещины возле просечки, нестабильную форму ячейки.
Производство
Исходная стальная карта поступает на специальный пресс либо автоматизированную линию. Нож выполняет ряд прорезей, следующий проход смещается относительно предыдущего. Одновременно материал растягивается, поэтому прорези раскрываются, формируя характерную ромбовидную структуру.
Это принципиально отличает ПВЛ от перфорированного листа. При перфорации часть металла полностью удаляется в виде высечки. При производстве просечно-вытяжного полотна исходная сталь в основном сохраняется, но перераспределяется на большую площадь.
Процесс обычно проходит без нагрева до температур горячей прокатки. Формирование выполняется за счёт холодной просечки, пластической вытяжки. После основной операции возможны правка, прокатка, раскрой, очистка, нанесение защитного слоя.
Обычное и уплощённое исполнение
После вытяжки перемычки имеют выраженный рельеф. Такое полотно обладает хорошей пространственной жёсткостью, подходит для настилов, ступеней, технологических проходов. Выступающие грани повышают сцепление обуви с поверхностью.
Если готовое полотно дополнительно пропустить через правильные валки, рельеф уменьшается. Получается более плоская структура, которая подходит для декоративных экранов, фасадных панелей, мебели, интерьерных решений.
Дополнительная прокатка изменяет геометрию перемычек. Поэтому уплощённый вариант нельзя автоматически заменять обычным в силовой конструкции без проверки характеристик.
Масса
Просечно-вытяжная структура легче сплошного стального листа сопоставимого наружного формата. Точный вес зависит от исходной толщины, ширины перемычки, шага просечки, степени вытяжки.
Массу исходной сплошной заготовки можно определить по формуле:
m = t × B × L × ρ
где t — толщина стали в метрах, B — ширина, L — длина, ρ ≈ 7850 кг/м³.
Для готового ПВЛ этой формулы недостаточно, поскольку требуется учитывать раскрытие структуры. При коммерческом расчёте правильнее использовать теоретическую массу конкретного типоразмера по ТУ производителя либо фактическое взвешивание партии.
Работа под нагрузкой
Просечно-вытяжное полотно эффективно работает как настил только при правильной схеме опирания. Несущая способность зависит от исходной толщины, геометрии ячеек, ширины перемычек, пролёта, направления укладки, способа крепления.
При чрезмерно большом расстоянии между опорами поверхность начинает прогибаться. Простое увеличение толщины не всегда является оптимальным решением. Часто рациональнее уменьшить шаг несущих элементов либо установить рамку из уголка, полосы, швеллера.
Для лестничной ступени особенно важна фиксация по контуру. Нагрузка от человека действует локально, поэтому свободная кромка может деформироваться даже при достаточной прочности центральной части.
Противоскользящие свойства
Рельеф поверхности — одно из основных преимуществ ПВЛ в промышленном строительстве. На гладком стальном листе вода, снег, масло, технологические загрязнения остаются сверху. Через открытые ячейки значительная часть загрязнений удаляется естественным образом.
Выступающие перемычки обеспечивают более выраженное сцепление с подошвой. Именно поэтому просечно-вытяжной лист широко используется на переходных площадках, лестничных маршах, обслуживающих эстакадах.
При этом рельеф не заменяет регулярную очистку. Лёд, густое масло, вязкие производственные загрязнения способны снизить сцепление даже на сетчатой поверхности.
Резка
Материал режут гильотиной, плазмой, лазером, абразивным инструментом, ленточной пилой. Метод зависит от толщины основы, размера карты, требований к кромке.
При раскрое важно учитывать расположение ячеек. Линия реза может проходить через перемычку, образуя острый свободный конец. После раскроя кромки зачищают, особенно на лестницах, переходах, ограждениях.
В ответственных настилах край часто помещают в рамку. Такое решение повышает жёсткость, устраняет острые участки, упрощает крепление к несущей конструкции.
Сварка
ПВЛ из Ст3 хорошо сваривается с уголком, полосой, рамой, несущими балками. При этом перемычки значительно тоньше массивного каркаса, поэтому они быстрее нагреваются.
Избыточный сварочный ток способен прожечь участок, деформировать соседние ячейки. На практике применяют короткие швы, прихватки, контактную сварку либо механическое крепление.
Точки фиксации желательно распределять по контуру, чтобы усилие передавалось сразу на несколько элементов структуры.
Коррозионная защита
Чёрный стальной ПВЛ без покрытия подвержен коррозии. В сухих внутренних помещениях материал обычно грунтуют, окрашивают. Для улицы применяют более стойкие лакокрасочные системы, горячее цинкование либо иное покрытие согласно условиям эксплуатации.
Горячее цинкование хорошо подходит для сетчатой структуры, поскольку расплав способен покрыть перемычки, внутренние стороны ячеек, сложные участки. Перед погружением металл очищают от ржавчины, окалины, масла.
После обработки контролируют состояние поверхности. Крупные наплывы около узких участков способны ухудшить внешний вид, затруднить монтаж, локально изменить геометрию отверстий.
Применение в строительстве
Стальной ПВЛ используют для переходных мостиков, лестничных площадок, технических проходов, ступеней, ограждений, защитных экранов. Сквозная структура пропускает свет, воздух, воду, уменьшает массу металлоконструкции.
На наружных лестницах через отверстия уходит снег. На производственных площадках не задерживается значительная часть воды либо мелкого мусора. В ограждениях материал создаёт физический барьер без формирования сплошной парусной поверхности.
Промышленное применение
На предприятиях просечно-вытяжное полотно устанавливают возле конвейеров, насосных блоков, технологического оборудования, вентиляционных систем. Из него изготавливают ограждения движущихся механизмов, рабочие настилы, обслуживающие площадки, защитные кожухи.
Для сортировки сыпучего сырья применяются специальные сетчатые исполнения. В этом случае подбор выполняют не только по прочности. Значение имеют размер отверстия, фракция продукта, износ перемычек, склонность материала к забиванию ячеек.
Архитектурные решения
ПВЛ используется в фасадных экранах, потолочных системах, декоративных перегородках, парковочных ограждениях. Здесь важны форма ячейки, равномерность вытяжки, качество окраски, плоскостность.
Сетка меняет визуальную проницаемость в зависимости от угла обзора. При одном направлении поверхность кажется достаточно закрытой, при другом становится более прозрачной. Это позволяет использовать материал для солнцезащитных экранов, технических фасадов, декоративной маскировки инженерных зон.
Контроль качества
При входном контроле проверяют размеры карты, исходную толщину, форму ячеек, состояние перемычек. Не должно быть значительных разрывов, надрывов, участков с выраженной неравномерностью вытяжки.
Для настила отдельно оценивают плоскостность. Сильно деформированная карта плохо устанавливается на рамку, создаёт локальные прогибы. У оцинкованного исполнения проверяют сплошность покрытия, состояние кромок, отсутствие грубых наплывов.
Окрашенную продукцию оценивают по прокрасу внутренних граней. Именно узкие участки ячеек часто оказываются наиболее уязвимыми к коррозии при некачественном нанесении защитного слоя.
Хранение
Карты укладывают на ровное основание либо подкладки. Тонкое сетчатое полотно нежелательно перегружать точечной нагрузкой сверху. При неправильном складировании возможно необратимое коробление.
Во время перевозки пачку фиксируют, исключая смещение отдельных карт. Перемычки не должны цепляться друг за друга, поскольку это приводит к деформации ячеек.
Чёрная сталь требует защиты от продолжительного контакта с влагой. Оцинкованную продукцию также желательно хранить в сухом проветриваемом месте.
Как выбрать просечно-вытяжной лист
Для ограждения основными параметрами будут размер ячейки, высота панели, жёсткость рамки, защита от коррозии. Для лестничной ступени важнее исходная толщина, пролёт, расположение ячеек, качество противоскользящей поверхности.
При выборе настила нужно знать расчётную нагрузку, расстояние между опорами, размеры карты. Если материал используется как архитектурный экран, большее значение получают форма отверстий, равномерность рисунка, поверхность под окраску.
Для промышленного ограждения оборудования важно учитывать размер отверстий, прочность, безопасное расстояние от сетки до движущихся механизмов.
Отличие от перфорированного листа
Перфорированный лист получают пробивкой круглых, квадратных либо фигурных отверстий. Основная плоскость сохраняется, часть металла удаляется.
Просечно-вытяжной вариант создаётся раскрытием прорезей. В результате поверхность становится рельефной, структура — объёмной, масса на единицу закрываемой площади уменьшается.
Перфорация рациональна для декоративных панелей, фильтрации, вентиляционных отверстий с заданной геометрией. ПВЛ особенно удобен для ступеней, настилов, лёгких ограждений, технических экранов.
Ошибки при выборе
Одна из частых ошибок — подбор только по обозначению ПВЛ без проверки фактических параметров производителя. Вторая — слишком большой пролёт между несущими элементами. Третья — установка лестничной ступени без достаточного обрамления.
Опасны также необработанные кромки после раскроя. На проходных участках они способны травмировать персонал. При наружной эксплуатации проблемой становится отсутствие антикоррозионной защиты: постепенное ржавление уменьшает рабочее сечение тонких перемычек.
FAQ
Что означает ПВЛ
ПВЛ — сокращение от «просечно-вытяжной лист». Исходная стальная заготовка последовательно просекается, затем растягивается, вследствие чего образуется сетчатая структура.
Какой стандарт применяется
ГОСТ 8706-78 по-прежнему часто встречается в старых проектах, каталогах, товарных обозначениях, однако этот стандарт отменён. Для современной поставки параметры лучше фиксировать по техническим условиям производителя, проектной спецификации.
Почему используют для лестничных ступеней
Открытая структура пропускает воду, снег, мелкий мусор. Рельефные перемычки повышают сцепление обуви с настилом. Толщина, размер ячейки, пролёт должны соответствовать расчётной нагрузке.
Можно ли сваривать такой материал
Да. Низкоуглеродистая стальная основа хорошо сваривается. Необходимо учитывать малую площадь перемычек, поскольку они чувствительны к перегреву.
Нужна ли окраска
Чёрный металл при наружной либо влажной эксплуатации требует антикоррозионной защиты. Применяется окраска, горячее цинкование либо другая система согласно условиям объекта.
Чем ПВЛ отличается от проволочной сетки
Проволочная сетка формируется из отдельных проволок посредством плетения либо сварки. Просечно-вытяжное полотно производится из цельного стального листа, поэтому структура не имеет сварных соединений внутри ячеек.
