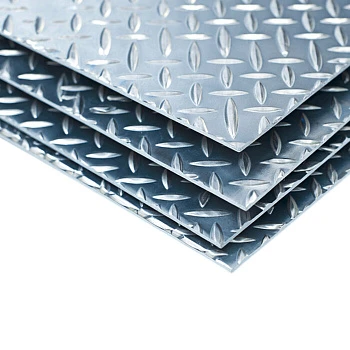

Лист стальной рифленый
Лист стальной рифленый — горячекатаный плоский прокат с выступающим рисунком на одной стороне поверхности. Рифли формируют непосредственно при прокатке, поэтому они являются частью металлической основы, а не отдельным накладным элементом. Основная задача такого исполнения — повысить сцепление поверхности с обувью, колёсами, опорными деталями, одновременно сохранить прочность сплошного листа.
Материал востребован при изготовлении полов, лестничных ступеней, переходных площадок, пандусов, настилов, площадок обслуживания, трапов, кузовных элементов, технических проходов. В отличие от просечно-вытяжного полотна, стальной рифленый лист не имеет сквозных ячеек. Он образует сплошную поверхность, поэтому может использоваться там, где требуется закрыть пространство от воды, грязи, мелких предметов либо технологических загрязнений.
При подборе учитывают толщину основания, тип рисунка, марку стали, формат, массу, состояние поверхности, предполагаемую нагрузку, шаг опор, условия эксплуатации. Само наличие рифления не определяет несущую способность: конструкционный расчёт выполняют по металлическому основанию, схеме опирания, геометрии готового элемента.
ГОСТ для рифленого листа
Основным нормативным документом остаётся ГОСТ 8568-77 «Листы стальные с ромбическим и чечевичным рифлением. Технические условия». Он применяетсяна горячекатаные стальные листы общего назначения с односторонним ромбическим либо чечевичным рифлением.
В заказе желательно указывать не только ссылку на стандарт, но также толщину основания, тип рисунка, ширину, длину, марку стали, требования к плоскостности. Если материал предназначен для конкретного промышленного объекта, параметры должны соответствовать проектной документации.
Виды рифления
Для классического российского сортамента характерны два основных рисунка — ромбический, чечевичный.
Ромбическое рифление образуется пересекающимися выступами, формирующими повторяющийся ромбовидный рисунок. Такая поверхность имеет выраженную геометрию, применяется в напольных элементах, облицовке, технических конструкциях.
Чечевичное рифление состоит из отдельных вытянутых выступов, расположенных с чередованием направления. Оно широко применяется на ступенях, площадках обслуживания, промышленных настилах, поскольку обеспечивает контакт подошвы сразу с несколькими выступами.
Нельзя определять качество только по внешнему виду узора. Практическое значение имеют высота рифлей, их равномерность, состояние основания, отсутствие дефектов прокатки, фактическая толщина металла.
| Вид поверхности | Характер рисунка | Типичные задачи |
|---|---|---|
| Ромбическая | пересекающиеся выступы | полы, площадки, облицовка |
| Чечевичная | отдельные вытянутые рифли | ступени, трапы, технологические проходы |
| Нерифленая сторона | гладкое горячекатаное основание | сварка с каркасом, опирание на балки |
Толщина
Толщину рифленого листа следует понимать как толщину основного металлического полотна без учёта выступающей части рисунка. Это важно при расчёте массы, прочности, выборе режима резки, сварки.
Для лёгких кожухов либо декоративных задач подходят сравнительно тонкие позиции. Промышленные настилы, лестничные площадки требуют более массивного основания. При значительном пролёте между опорами используют большую толщину либо усиливают конструкцию балками, уголком, швеллером.
| Толщина основания, мм | Характерное применение |
|---|---|
| 2,5–3 | лёгкие панели, облицовочные элементы |
| 4 | лестничные ступени, настилы небольшой площади |
| 5 | технологические площадки, трапы |
| 6 | промышленные полы, переходы |
| 8 | усиленные настилы |
| 10 | тяжёлые рабочие площадки |
| 12 | специальные конструкции |
Несущую способность нельзя назначать по таблице без учёта пролёта, размеров карты, расположения опор, характера нагрузки.
Марки стали
Для продукции общего назначения наиболее распространена углеродистая конструкционная сталь. Часто используется Ст3 различных степеней раскисления. Такой металл технологичен при сварке, резке, изготовлении рам, ступеней, площадок.
Для сооружений, работающих при пониженной температуре либо повышенной нагрузке, может применяться низколегированная сталь 09Г2С. Такая основа востребована в промышленном строительстве, наружных конструкциях, отдельных объектах энергетического сектора.
Нержавеющее рифленое исполнение используют когда требуется защита от коррозии. Оно относится уже к другой группе проката, где свойства определяются легированной основой, например аустенитными коррозионностойкими марками. Для обычной углеродистой стали наружная эксплуатация предполагает нанесение защитного покрытия.
Как производят рифленый лист
Исходную заготовку нагревают до температуры горячей прокатки, затем пропускают через систему валков. На заключительном этапе один из валков имеет формообразующий рисунок. Под давлением металл заполняет профиль валка, вследствие чего на одной поверхности появляются выступающие рифли.
После прокатки материал охлаждают, правят, режут на карты либо подготавливают к рулонной поставке, если такая технология предусмотрена производителем. Далее контролируют размеры, поверхность, плоскостность.
Рифление формируется одновременно с деформацией основания. Поэтому качественный рисунок связан с телом листа без клеевых, сварных, механических соединений. При нормальной эксплуатации выступы не должны отделяться от основы как самостоятельные элементы.
Несущая способность
Рифли предназначены прежде всего для изменения характеристик рабочей поверхности. Их наличие не позволяет произвольно уменьшать толщину основания. При проектировании настила учитывают толщину металла, пролёт между несущими балками, размеры карты, способ крепления, распределённую либо локальную нагрузку.
Локальное усилие может быть опаснее равномерного давления. Например, ножка оборудования либо колесо небольшой площади создают высокую нагрузку на ограниченном участке. В такой зоне лист способен получить остаточный прогиб даже при достаточной общей прочности площадки.
Для больших пролётов рационально использовать дополнительные балки, поперечины, рамное обрамление. Увеличение толщины — только один из способов повышения жёсткости.
Противоскользящая поверхность
Главное эксплуатационное преимущество рифленого проката связано с повышенным сцеплением. Выступы нарушают сплошную гладкую плоскость, создают дополнительные точки контакта с подошвой. Это особенно важно на лестницах, производственных площадках, переходах, возле оборудования.
Однако само рифление не делает поверхность безопасной при любых условиях. Масло, лёд, густая технологическая смазка способны заметно снизить коэффициент сцепления. Рабочие зоны требуют регулярной очистки.
При постоянном присутствии воды иногда рациональнее использовать просечно-вытяжной либо решётчатый настил, поскольку жидкость проходит через открытые ячейки. Сплошной рифленый лист, напротив, удерживает влагу на поверхности, если конструкцией не предусмотрен уклон либо дренаж.
Отличие от просечно-вытяжного листа
ПВЛ имеет открытые ячейки, меньшую массу на единицу перекрываемой площади, хорошую способность пропускать воду, снег, мелкий мусор. Рифленый вариант представляет собой сплошное металлическое полотно.
Для открытой лестницы на улице может оказаться удобнее просечно-вытяжной настил. Для пола, где нельзя допустить попадания предметов либо жидкости на нижний уровень, используетсясплошная рифленая поверхность.
Различается также восприятие нагрузки. У ПВЛ усилие передают узкие перемычки. У сплошного листа работает вся металлическая площадь основания.
Отличие от обычного горячекатаного листа
Оба вида проката могут производиться из одинаковой марки стали. Различие заключается прежде всего в поверхности. Обычный горячекатаный лист имеет относительно гладкую плоскость с прокатной окалиной. Рифленое исполнение получает регулярные выступы.
Для сварного корпуса, стенки резервуара, закладной детали рисунок обычно не нужен. Для пола, ступени, пандуса, площадки обслуживания он способен повысить эксплуатационное удобство.
При одинаковой толщине основания масса рифленой позиции будет несколько больше из-за дополнительного металла в выступах. Поэтому при расчёте логистики желательно применять теоретическую массу конкретного сортамента.
Масса листа
Для предварительной оценки массы гладкого основания используют формулу:
m = t × B × L × 7850
где t — толщина в метрах, B — ширина, L — длина.
Для одного квадратного метра основы удобно применять зависимость:
m₁ = 7,85 × t
где t указана в миллиметрах.
| Толщина основания, мм | Масса гладкой основы 1 м², кг |
|---|---|
| 3 | ≈23,55 |
| 4 | ≈31,40 |
| 5 | ≈39,25 |
| 6 | ≈47,10 |
| 8 | ≈62,80 |
| 10 | ≈78,50 |
| 12 | ≈94,20 |
Фактическая масса рифленого листа выше приведённых значений, поскольку таблица учитывает только гладкое основание. Для точного расчёта партии используют массу конкретного типоразмера согласно документации изготовителя.
Резка
Стальной рифленый лист режут плазмой, лазером, газокислородным оборудованием, ленточной пилой, механическими ножницами. Выбор технологии зависит от толщины, марки, требуемой точности.
Лазер обеспечивает чистый контур на умеренной толщине, подходит для деталей сложной геометрии. Плазменная резка производительна при изготовлении промышленных заготовок. Газокислородная технология используется для более массивной углеродистой стали.
После раскроя кромку очищают от грата, окалины, острых выступов. Для лестничной ступени либо площадки обслуживания качество края особенно важно, поскольку человек может контактировать с ним во время эксплуатации.
Гибка
Рифленую сталь можно гнуть на листогибочном прессе при условии, что марка, толщина, радиус соответствуют технологии. Наличие выступов влияет на контакт с инструментом, поэтому заготовку нужно правильно ориентировать относительно пуансона, матрицы.
Слишком малый внутренний радиус способен вызвать трещину на наружной стороне сгиба. У толстых листов требуется значительное усилие пресса. При изготовлении ступеней часто рациональнее использовать отдельную рифленую площадку с приваренным либо механически закреплённым обрамлением.
После гибки проверяют геометрию, отсутствие надрывов, сильного локального смятия рисунка.
Сварка
Ст3 хорошо подходит для большинствасварочных технологий. Лист соединяют с уголком, профильной трубой, швеллером, балкой, полосой.
Перед сваркой рабочую область очищают от рыхлой окалины, ржавчины, масла. Шов желательно выполнять по гладкой стороне либо по подготовленной кромке, где рифли не мешают стабильному положению горелки.
У массивных карт необходимо учитывать коробление. Неравномерный нагрев способен деформировать настил. Сварочные участки распределяют по контуру, применяют прихватки, контролируют геометрию рамки.
Горячее цинкование
Для наружных лестниц, площадок, мостиков углеродистую сталь нередко защищают горячим цинкованием. Покрытие формируется после изготовления детали либо отдельной карты. Оно закрывает рабочую поверхность, нижнюю сторону, кромки, рифли.
Если оцинковывается готовая сварная конструкция, необходимо учитывать особенности технологических отверстий, выхода газов, стекания расплава. Требования к подготовке должны быть предусмотрены в чертеже.
Оцинкованное исполнение применяется длянаружных промышленных площадок, где регулярное восстановление лакокрасочного покрытия затруднено.
Окраска
Более простой способ защиты углеродистой стали — грунтование с последующим нанесением лакокрасочной системы. Перед обработкой удаляют окалину, продукты коррозии, загрязнения.
Рифленая поверхность сложнее в окраске, чем гладкая. Состав должен покрывать боковые стороны выступов, углубления между ними. Недостаточная подготовка создаёт участки ускоренной коррозии.
На эксплуатируемом полу покрытие постепенно истирается по вершинам рифлей. Поэтому состояние поверхности необходимо периодически контролировать, особенно во влажной среде.
Применение на лестницах
Рифленый лист широко используется для ступеней промышленных лестниц. Заготовку устанавливают на рамку из уголка либо другого профиля. Несущая схема должна предотвращать прогиб центральной части.
Размер ступени выбирают по конструкции лестницы. Кромка должна быть безопасной, без острых заусенцев. Для наружного исполнения следует учитывать отвод воды.
В местах с регулярным снегом либо загрязнениями открытый решётчатый настил иногда практичнее. В закрытых цехах сплошная рифленая ступень обеспечивает удобную рабочую поверхность без сквозных отверстий.
Применение для полов
В производственных помещениях материал укладывают на металлическое либо бетонное основание. Он подходит для площадок около станков, технических проходов, платформ, мест обслуживания агрегатов.
Если лист укладывается непосредственно на сплошное основание, основная задача металла заключается в формировании прочной износостойкой поверхности. При монтаже на балки материал одновременно выполняет несущую функцию, поэтому требуется расчёт прогиба.
Для пола важна неподвижность карт. Свободный край способен приподниматься, создавать шум, вибрацию. Применяют сварное, болтовое крепление либо рамное обрамление.
Пандусы, трапы, переходы
На наклонной поверхности рифление особенно полезно благодаря дополнительному сцеплению. Материал используют на погрузочных переходах, технических трапах, небольших пандусах, мостиках.
При выборе следует учитывать направление движения, угол наклона, вероятность появления влаги. На крутых пандусах одного стандартного рисунка может быть недостаточно, поэтому конструкцию дополняют поперечными элементами либо выбирают специальный настил.
Машиностроение
В машиностроительной отрасли рифленые листы применяют для площадок обслуживания, полов кабин, крышек технологических проходов, настилов на оборудовании, защитных панелей. Сплошная основа защищает расположенные ниже механизмы от падения мелких предметов.
Для съёмных крышек важно одновременно учитывать жёсткость, массу. Слишком тяжёлая панель неудобна при обслуживании. В подобных случаях применяют усиление профилем вместо чрезмерного увеличения толщины.
Контроль качества
При приёмке сверяют марку стали, толщину основания, размеры карты, тип рифления, состояние поверхности. Рисунок должен быть сформирован достаточно равномерно по рабочей площади.
Недопустимы дефекты, которые заметно снижают прочность либо мешают применению: трещины, серьёзные расслоения, глубокие повреждения, сильная деформация карты. Окалина сама по себе характерна для горячекатаного металла, но перед окраской её состояние необходимо учитывать.
Плоскостность особенно важна при изготовлении полов. Сильно выгнутая карта плохо прилегает к опорам, сложнее фиксируется, может создавать качание.
Хранение
Листы размещают на ровных прочных подкладках. Пачка должна иметь достаточное количество точек опоры, чтобы нижние карты не получили остаточную деформацию.
Чёрную сталь хранят в условиях, ограничивающих продолжительное воздействие воды. Если поверхность будет окрашиваться, появление сильной коррозии увеличит объём подготовки.
При погрузке необходимо учитывать значительную массу толстых листов. Захват не должен повреждать кромки, создавать сильные перегибы.
Как выбрать лист стальной рифленый
Для лестничной ступени сначала определяют ширину, глубину, расстояние между опорами, расчётную нагрузку. После этого выбирают толщину основания, марку стали, тип поверхности.
Для пола учитывают наличие сплошного основания либо балочной системы. Для наружной площадки дополнительно оценивают осадки, риск обледенения,защиту от ржавчины.
На промышленном объекте может быть важнаэксплуатация при низких температурах. В таком случае марку стали выбирают с учётом расчётной температуры. Для обычной внутренней площадки часто достаточно углеродистой конструкционной основы.
Рациональный подбор учитывает всю конструкцию. Лист стальной рифленый должен рассматриваться вместе с рамой, опорами, крепежом, сварными соединениями, покрытием.
FAQ
Для чего нужен рифленый лист
Он используется прежде всего для формирования прочной поверхности с повышенным сцеплением. Основные области применения — лестницы, полы, технологические площадки, трапы, пандусы, настилы.
Какие виды рифления существуют
ГОСТ 8568-77 предусматривает ромбическое, чечевичное исполнение. Стандарт применяется на горячекатаные листы общего назначения с односторонним рисунком.
Какой ГОСТ действует на рифленый лист
На официальном портале Росстандарта ГОСТ 8568-77 имеет статус действующего.
Учитывается ли высота рифлей в толщине
При выборе проката необходимо различать толщину металлического основания, выступающую часть рисунка. Для расчёта прочности основным геометрическим параметром служит толщина основы.
Можно ли сваривать рифленый лист
Да. Углеродистые конструкционные марки, включаяСт3, применяются в сварных настилах, ступенях, площадках. Технологию соединения выбирают с учётом толщины, конструкции каркаса.
Что лучше для улицы — рифленый лист или ПВЛ
Это зависит от задачи, под сплошное перекрытие, подходит рифленая поверхность. Если важен свободный проход воды, снега, загрязнений, удобнее просечно-вытяжной либо решётчатый настил.
Нужно ли красить материал
Обычная углеродистая сталь требует антикоррозионной защиты при влажной либо наружной эксплуатации. Можно применять окраску, горячее цинкование, другую систему, рассчитанную на конкретную среду.
