Сетка рабица

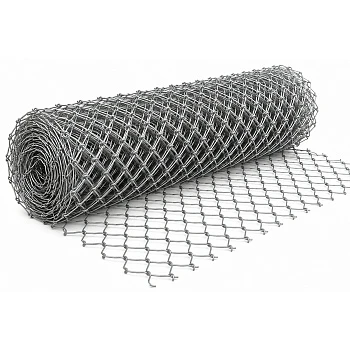

Сетка рабица — стальное полотно из переплетённых проволочных спиралей. Подвижные соединения позволяют сворачивать его в рулон, натягивать между опорами, закреплять на рамных секциях. Такая структура применяется в ограждениях, разделительных экранах, хозяйственных конструкциях, отдельных технологических установках.

При выборе учитывают форму ячейки, диаметр металлической основы, защитное покрытие, ширину полотна. Эти параметры определяют массу, гибкость, размер свободного отверстия. Для ограждения дополнительно оценивают высоту, расстояние между опорами, способ закрепления кромок, ветровое воздействие.

Плетение проволочных спиралей

Рабицу получают последовательным вплетением плоских спиралей друг в друга. Сварных точек в местах их соединения нет: соседние элементы удерживаются геометрией витков. Благодаря этому полотно допускает изменение формы, однако сохраняет устойчивое положение только при предусмотренном закреплении.

Спирали формуют из круглой стальной проволоки на навивочном оборудовании. После переплетения контролируют отсутствие пропущенных витков, перевёрнутых элементов, незакреплённых концов. Кромки должны удерживать спирали от самопроизвольного выкручивания, не создавать выступов, мешающих соединению полотен.

Для стальной плетёной одинарной сетки применяется ГОСТ 5336-80. Он различает квадратную ячейку, ромбическую с номинальным острым углом 60°. Квадрат, развёрнутый относительно края полотна, при этом остаётся квадратной ячейкой: внешний вид «ромбиком» ещё не определяет нормативный тип.

Геометрия ячейки

Основной параметр a — сторона ячейки в свету. Её измеряют между ограничивающими проволоками по методике соответствующего стандарта; диагональ отверстия не заменяет этот размер. При деформации полотна результат зависит от его положения, поэтому измерения проводят без произвольного растяжения.

Ниже приведены отдельные сочетания параметров по ГОСТ 5336-80. Значение d относится к проволоке, B — к ширине развёрнутого полотна. Таблица показывает часть сортамента.

Исполнения с другими сочетаниями ячейки, проволоки встречаются в технических условиях изготовителей. Полимерная оболочка также требует отдельного описания конструкции. Для сравнения изделий проверяют оба диаметра: металлической основы, проволоки поверх покрытия.

Средний размер отверстий характеризует равномерность полотна, но не описывает каждую отдельную ячейку. Для просеивания этот параметр оценивают строже, чем для обычного разделительного ограждения. Подбор проводят с учётом формы частиц, допустимого прохода крупной фракции, деформации сетки при работе.

Материал проволоки

Основой обычной рабицы служит низкоуглеродистая проволока. Материал должен переносить формование спирали без разрывов, сохранять достаточную прочность после навивки. Состояние металла, допуски диаметра, характеристики покрытия задаются документацией на проволоку, готовое полотно.

Сетка без покрытия подвержена атмосферной коррозии. Её применяют в сухой среде либо в конструкциях с предусмотренной последующей защитой. Окрашивание требует подготовки поверхности, обработки мест контакта, восстановления повреждённых участков после раскроя.

Оцинкованная рабица получает защиту за счёт цинкового слоя на проволоке. При сравнении учитывают его массу либо толщину, равномерность, состояние после навивки. Единого срока службы для всей оцинкованной категории нет: расход цинка зависит от влажности, загрязнения атмосферы, солевого воздействия, повреждений.

Полимерное покрытие выполняет барьерную, декоративную функции. В такой конструкции проверяют материал оболочки, её сцепление, устойчивость к ультрафиолету, температурный диапазон, наличие цинка под полимером. Одинаковый наружный диаметр цветной проволоки может скрывать различное сечение стальной основы.

Расчёт характеристик полотна

Площадь развёрнутого прямоугольного полотна определяют по формуле:

S = BхL.

Здесь S — площадь, м²; B — ширина, м; L — длина, м. Масса сетки составляет m=qхS, где q — масса одного квадратного метра выбранного исполнения, кг/м²; m — масса полотна, кг. Обвязка, упаковка в это значение не входят.

Для квадратной рабицы 50 мм из проволоки 3,0 мм справочная масса по ГОСТ 5336-80 составляет 2,42 кг/м². Условное полотно 1,5х10 м имеет площадь 15 м², теоретическую массу 36,30 кг. Фактический результат уточняют по диаметру проволоки, геометрии спиралей, наличию покрытия.

Если известна суммарная длина металлической проволоки, массу основы можно вычислить напрямую:

mст = (π/4)хd²х10⁻⁶хρхlΣ.

Здесь mст — масса стали, кг; d — диаметр металлической основы, мм; ρ — плотность стали, кг/м³; lΣ — суммарная длина проволоки с учётом изгибов, м. Для предварительного расчёта низкоуглеродистой стали принимают ρ=7850 кг/м³. Длину lΣ нельзя заменять суммой прямых отрезков по плоской проекции: спирали расходуют дополнительный металл на изгибах.

Площадь поперечного сечения одной проволоки равна A=πхd²/4, где A выражена в мм². При уменьшении d с 3,0 до 2,5 мм сечение сокращается примерно на 30,6%. Такое изменение влияет на сопротивление проволоки нагрузке, хотя номинальная ячейка может оставаться прежней.

Работа полотна в ограждении

Рабица воспринимает поперечное воздействие совместно с натяжными элементами, рамой, опорами. Прогиб зависит от высоты, свободного пролёта, предварительного натяжения, расположения креплений. Масса квадратного метра сама по себе не определяет допустимую нагрузку ограждения.

Требуемое натяжение назначают для всей конструкции. Чрезмерное усилие может изменить форму ячеек, перегрузить крайние опоры, повредить кромки; недостаточное приводит к провисанию. При секционном исполнении учитывают жёсткость рамы, распределение креплений по периметру.

Плетёное полотно пропускает воздух, но сохраняет ветровую нагрузку. Если на него закрепляют баннер, экран либо затеняющий материал, аэродинамические характеристики ограждения меняются. Опоры, крепёж, основания в таком случае проверяют для новой расчётной схемы.

Где применяется рабица

Плетёная конструкция подходит для участков, где требуется ограждение с открытыми ячейками, умеренной массой, возможностью формирования протяжённого полотна. Основные направления применения:

• ограждения промышленных территорий, складских площадок, технических зон;
• рамные секции, внутренние перегородки, разделительные экраны;
• вольеры, хозяйственные ограждения с ячейкой по назначению;
• поддерживающие элементы теплоизоляционных конструкций;
• просеивающие либо защитные полотна по требованиям оборудования.

Для каждого назначения важны свои ограничения. В вольере проверяют размер отверстия, состояние концов проволоки; в теплоизоляционной конструкции — совместимость покрытия с температурой. Для защитного экрана учитывают энергию возможного воздействия, способ крепления, требуемую дистанцию до опасной зоны.

FAQ

Как отличить размер ячейки от её диагонали

Размер в обозначении характеризует сторону отверстия в свету по принятой методике. Для идеальной квадратной ячейки диагональ равна aх√2: при стороне 50 мм она составляет около 70,7 мм. Поэтому измерение только по диагонали даёт завышенное представление о номинале; форму, положение проволок также следует учитывать.

Что важнее при выборе покрытия

Для оцинкованного исполнения проверяют характеристики цинкового слоя, его сохранность после навивки. Для полимерного дополнительно оценивают сцепление оболочки, стойкость к погодному воздействию, диаметр стального сердечника. Цвет покрытия не характеризует прочность металлической основы либо ресурс ограждения.

Можно ли заменить сварную сетку рабицей

Замена требует проверки конструкции. У сварного полотна пересечения фиксированы, у рабицы соседние спирали сохраняют подвижность. Меняются прогиб, передача нагрузки на крепления, требования к натяжению, устойчивость формы отверстий.

Для армирования либо ответственного защитного экрана взаимозаменяемость должна быть предусмотрена проектом.
